Синтаксис:

plotfis ( fis )

Описание:

Функция plotfis выводит в графическом окне структуру системы нечеткого логического вывода fis. Входные переменные системы изображаются в левой части графического окна, выходные переменные – в правой части, в центре – база знаний. В графическом окне выводится наименование и тип системы нечеткого логического вывода, количество термов для каждой переменной и количество правил. Также изображаются графики функций принадлежности всех термов.

Пример:

a=readfis(‘tipper’);
plotfis(a)

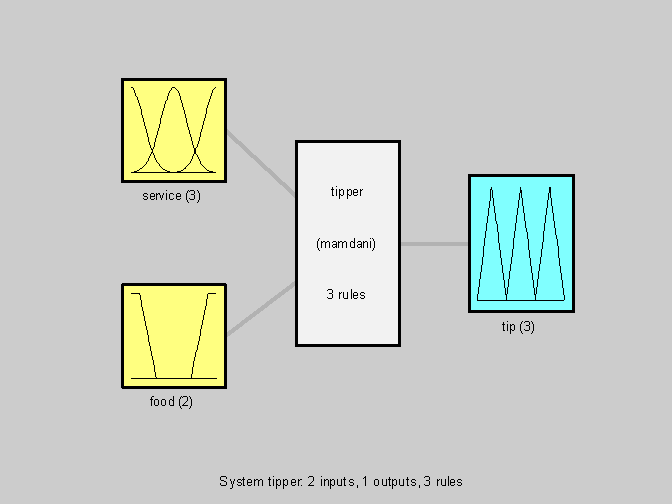

Вывод структуры демонстрационной системы нечеткого логического вывода “Tipper”.
