7.4. Визуализация нечеткого логического вывода

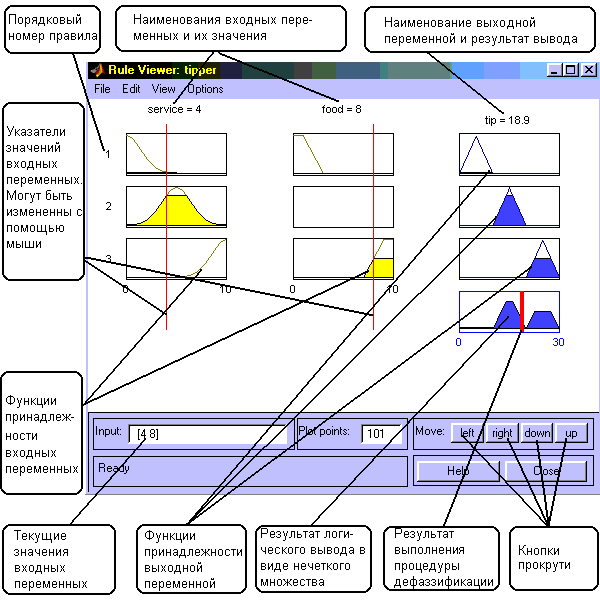

Визуализация нечеткого логического вывода осуществляется с помощью GUI-модуля Rule Viewer. Этот модуль позволяет проиллюстрировать ход логического вывода по каждому правилу, получение результирующего нечеткого множества и выполнение процедуры дефаззификации. Rule Viewer может быть вызван из любого GUI-модуля, используемого с системами нечеткого логического вывода, командой View rules … меню View или нажатием клавиш Ctrl+4. Вид Rule Viewer для системы логического вывода tipper с указанием функционального назначения основных полей графического окна приведен на рис. 7.15.

Рисунок 7.15 – Визуализация логического вывода для системы tipper с помощью Rule Viewer

Rule Viewer содержит четыре меню - File, Edit, View, Options, два поля ввода ввода информации – Input и Plot points и кнопки прокрутки изображения влево-вправо (left-right), вверх-вниз (up-down). В нижней части графического окна расположены также кнопки Help и Close, которые позволяют вызвать окно справки и закрыть редактор, соответственно.

Каждое правило базы знаний представляется в виде последовательности горизонтально расположенных прямоугольников. При этом первые два прямоугольника (см. рис. 7.15) отображают функции принадлежностей термов посылки правила (ЕСЛИ-часть правила), а последний третий прямоугольник соответствует функции принадлежности терма-следствия выходной переменной (ТО-часть правила). Пустой прямоугольник в визуализации второго правила означает, что в этом правиле посылка по переменной food отсутствует (food is none). Желтая заливка графиков функций принадлежностей входных переменных указывает насколько значения входов, соответствуют термам данного правила. Для вывода правила в формате Rule Editor необходимо сделать однократный щелчок левой кнопки мыши по номеру соответствующего правила. В этом случае указанное правило будет выведено в нижней части графического окна.

Голубая заливка графика функции принадлежности выходной переменной представляет собой результат логического вывода в виде нечеткого множества по данному правилу. Результирующее нечеткое множество, соответствующее логическому выводу по всем правилам показано в нижнем прямоугольнике последнего столбца графического окна. В этом же прямоугольнике красная вертикальная линия соответствует четкому значению логического вывода, полученного в результате дефаззификации.

Ввод значений входных переменных может осуществляться двумя способами:

• путем ввода численных значений в поле Input;
• с помощью мыши, путем перемещения линий-указателей красного цвета.

В последнем случае необходимо позиционировать курсор мыши на красной вертикальной линии, нажать на левую кнопку мыши и не отпуская ее переместить указатель на нужную позицию. Новое численное значения соответствующей входной переменной будет пересчитано автоматически и выведено в окно Input.

В поле Plot points задается количество точек дискретизации для построения графиков функций принадлежности. Значение по умолчанию – 101.

Меню File и View одинаковые для всех GUI-модулей используемых с системами нечеткого логического вывода. Они подробно описаны в разделе 7.1.

Меню Edit

Общий вид меню приведен на рис. 7.16.

Рисунок 7.16. Меню Edit

Команда FIS Properties… открывает FIS-редактор. Эта команда может быть также выполнена нажатием Ctrl+1.

Команда Membership Functions… открывает редактор функций принадлежностей. Эта команда может быть также выполнена нажатием Ctrl+2.

Команда Rules… открывает редактор базы знаний. Эта команда может быть также выполнена нажатием Ctrl+3.

Меню Options

Меню Options содержит только одну команду Format, которая позволяет установить один из следующих форматов вывода выбранного правило в нижней части графического окна:

• Verbose - лингвистический;
• Symbolic – логический;
• Indexed – индексированный.
