Femlab 2.3. Руководство пользователя (перевод с английского с редакторской правкой В.Е.Шмелева):
1.2. Навигатор моделей и библиотека моделей

  В оглавление книги \ К следующему разделу \ К предыдущему разделу

1.2.3. Страница библиотеки моделей (закладка Model Library)

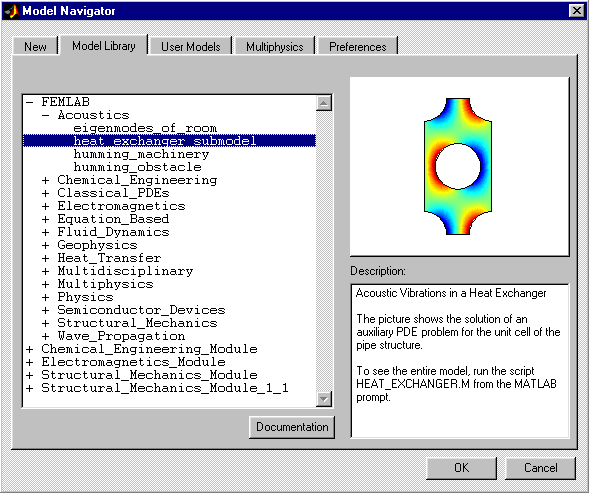

Рис. 1.38. Закладка Model Library

Закладка Model Library (и вообще вся Библиотека моделей) содержит ряд законченных моделей из различных областей техники и науки. Общий вид окна Навигатора моделей с развёрнутой закладкой Model Library показан на рис. 1.38. Закладка Model Library состоит из окна древовидного меню выбора готовой модели из Библиотеки (левое окно с вертикальной полосой прокрутки), графического окна описания выбранной модели (над Description), текстового окна описания выбранной модели (Description), кнопки Documentation, кнопок OK, Cancel.

Библиотека моделей важна по нескольким причинам: она предлагает быстрый способ изучения инструментальных средств системы FEMLAB и исследовать выходную информацию законченных моделей. Пользователь может экономить время, используя модели Библиотеки в качестве начальной платформы для разработки своих собственных моделей. Можно также изменять геометрию, значения переменных, граничных условий, и т.д. Библиотека моделей также полезна для демонстрационных целей.

В Библиотеку моделей FEMLAB версии 2.3 входят следующие законченные модели:

• Акустические модели

         – Собственные частоты (моды) помещения
         – Акустическое поле (вибрации) в теплообменнике
         – Шум от вращающейся электрической машины
         – Распространение шума от вращающейся электрической машины в системе с препятствием

• Модели химических реакторов

         – Монолитный реактор
         – Трубчатый реактор
         – Цилиндрический трубчатый реактор с охлаждением

• Классические PDE

         – Теплопередача в неоднородной среде
         – Уравнение Пуассона на цилиндрическом диске с точечным источником в начале координат
         – Уравнение Пуассона на цилиндрическом диске с распределённым источником
         – Собственные функции уравнения Шрёдингера для электрона
         – Задача переноса с разрывным решением
         – Волновое уравнение для поперечных колебаний мембраны

• Электромагнитные модели

         – Безопасный выключатель
         – Магнитное поле электродвигателя
         – Фильтр электростатического осаждения
         – Постоянный магнит
         – Распределение скалярного электрического потенциала между двумя цилиндрами
         – Поверхностный эффект в круговом проводе
         – Защита стального корпуса, погружённого в солёную воду
         – Волновод прямоугольного сечения

• “Уравнение-основанные” модели

         – Одномерное уравнение Блэйка-Сколеса
         – Двумерное уравнение Блэйка-Сколеса
         – Уравнение Бюргерса
         – Собственные значения и собственные частоты квадратной расчётной области
         – KdV уравнение и солитоны
         – Уравнение Ландау-Гинзбурга
         – Задача о минимальной поверхности

• Гидродинамические модели

         – Плоская модель стационарного потока несжимаемой жидкости, обратное течение жидкости
         – Плоская модель стационарного потока несжимаемой жидкости, обратное течение жидкости, нулевая дивергенция поля скоростей
         – Плоская модель стационарного потока несжимаемой жидкости, обратное течение жидкости, применение конечных элементов Аргириса
         – Плоская пси-омега модель стационарного потока несжимаемой жидкости, обратное течение жидкости
         – Поток вязкой жидкости (пасты) с преодолением препятствия в форме цилиндра
         – Поток бумажной пульпы
         – Распространение волн на мелководье, уравнение Сен-Венана
         – Ударная волна в трубе

• Геофизические модели

         – Модель потока вещества в разрыве горной породы

• Модели теплопередачи

         – Генерация теплового поля в тормозном диске
         – Тепловое поле в радиоактивном стержне

• Междисциплинарные модели

         – Магнитный тормоз
         – Регулятор температуры
         – Мультигеометрическое (две геометрии) моделирование регулятора температуры с использованием нелокальных переменных связи

• Мультифизические модели

         – Термоэлектрический нагрев токоведущей пластины
         – Механические напряжения в треснувшей теплообменной трубе
         – Термоэлектрический нагрев медной пластины
         – Принудительная и естественная конвективная теплопередача
         – Конвекция Марангони
         – Микро-робот
         – Вибрации в молочных контейнерах

• Физические модели

         – Электронная оболочка атома водорода (уравнение Шрёдингера)

• Модели полупроводниковых устройств

         – Модель полупроводникового диода

• Модели напряжённо-деформированного состояния вещества

         – Деформация держателя (фиксатора) с зажимом
         – Изгиб круглой пластины

• Модели распространения волн

В закладке Model Library представлены также многочисленные модели модулей расширения системы FEMLAB: Химические технологии, Электромагнетизм, Строительная механика, Строительная механика 1.1.

Если конкретная модель Библиотеки выбрана, то нажатие кнопки Documentation приведёт к загрузке html-файла описания этой модели в Internet Explorer. Окно Навигатора моделей в этом случае не закрывается.

Если конкретная модель Библиотеки выбрана, то нажатие кнопки OK приведёт к закрытию окна Навигатора моделей и загрузке выбранной модели в GUI-приложение femlab. Нажатие кнопки Cancel также приведёт к закрытию окна Навигатора моделей и переходу GUI-приложения femlab в прикладной режим Geometry only (так же, как и при работе с закладкой New).
